一、企业基础介绍

无锡锡裕机械设备有限公司（原无锡市裕昌化工机械设备有限公司）坐落于制造业配套完善、机械产业集中的江苏省宜兴市万石镇华祥东路6 号。
公司服务石油、化工、冶金、医药等多个行业，主营产品包含火炬头、火炬筒体、分液罐、水封罐、各类压力容器、燃烧器、燃烧塔、风电液压站油箱、散热器、石灰窑、钢衬塑加热管、碱溶液处理槽、冷凝水储罐等非标承压成套设备。
企业依托标准化内部管理、持续迭代优化的生产工艺、稳定可靠的产品品质，相关设备已落地国内多地重点工程项目，同时具备出口供货经验，产品远销日本等海外市场。
经营理念：以客户满意作为长期服务追求，打造高性价比适配工业设备；诚挚欢迎海内外新老客户莅临厂区实地考察、洽谈合作，携手共同发展。

二、项目基础信息
项目全称：中沙低压火炬水封罐定制生产发货项目
合作权责说明：本项目全套详细设计图纸由客户方提供，我司仅按照图纸标准完成加工制造，不承接设备结构、方案、工艺等相关设计服务。

三、水封罐完整技术参数
1、参数分类：详细技术指标
2、设备名称：低压火炬配套超长水封罐（防爆承压容器）
3、外形规格：Φ2400mm×53.5m
4、筒体材质与板厚：Q345R压力容器专用钢板，板厚包含14mm、16mm、18mm多规格
5、设备自重：约44吨
6、内部介质：火炬气，介质具备易爆特性
7、焊缝无损检测标准：
（1）对接焊缝射线检测：20% RT射线探伤，排查焊缝内部埋藏缺陷；
（2）焊缝表面磁粉检测：100% MT磁粉探伤，全覆盖检测表面裂纹、气孔缺陷，满足易爆工况安全制造要求；

四、车间自有全套加工配套设备

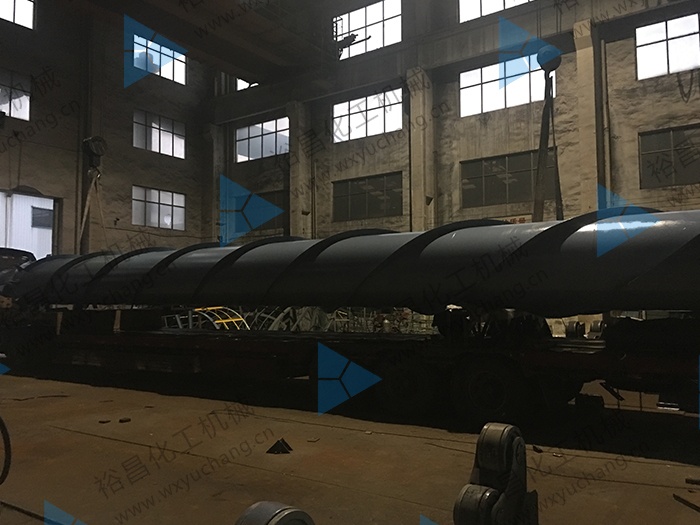

本台超长大型水封罐全程厂区自主加工，自有重型精密成套设备保障大直径、长筒体成型与焊接质量：
1、板材下料设备：邦德L40100-14-GB数控激光切割机，厚钢板高精度下料，切面平整，尺寸公差可控；
2、筒体卷制成型设备：数显上辊万能式卷板机，适配大直径Q345R钢板筒节卷制，筒身圆度均匀，减少焊接错边量；
3、构件折弯设备：ADS-32061液压板料折弯机，法兰、支架、溢流隔板等附属构件精准折弯成型；
4、核心焊接设备：整套十字臂自动焊接工作站，适配超长筒体纵缝、环缝连续自动化埋弧焊接，焊缝成型稳定，降低人工焊接缺陷；
5、转运吊装设备：车间重型行车，可满足44吨级超长罐体组对、移位、整体装车转运作业需求。

五、生产工艺与全流程质量管控要点
1、原材料验收：进厂Q345R压力容器钢板核对材质质保文件，核查板面平整度、无分层、锈蚀等缺陷，匹配防爆承压设备用材标准；
2、精准下料工序：激光切割统一加工焊接坡口，标准化坡口尺寸保障焊缝熔合质量，适配长筒体分段拼接制造；
3、分段卷制组对：采用万能卷板机分段成型筒节，自动化工装校正圆度，严控筒体分段拼接错边量，保障53.5m超长筒体整体直线度；
4、自动化焊接管控：依托成套焊接工作站连续施焊长筒体环缝、纵缝，稳定焊接参数，减少焊缝应力集中，适配火炬气易爆安全工况；
5、分级无损探伤检测：全部焊缝完成100% MT磁粉探伤筛查表面缺陷，关键对接焊缝抽取20%执行RT射线探伤，完整留存探伤检测报告；
6、成品出厂核验：完成外形尺寸复测、焊缝外观检查、探伤资料复核，全部指标符合客户图纸及压力容器制造规范后，安排专用工装装车发运。

六、项目交付总结

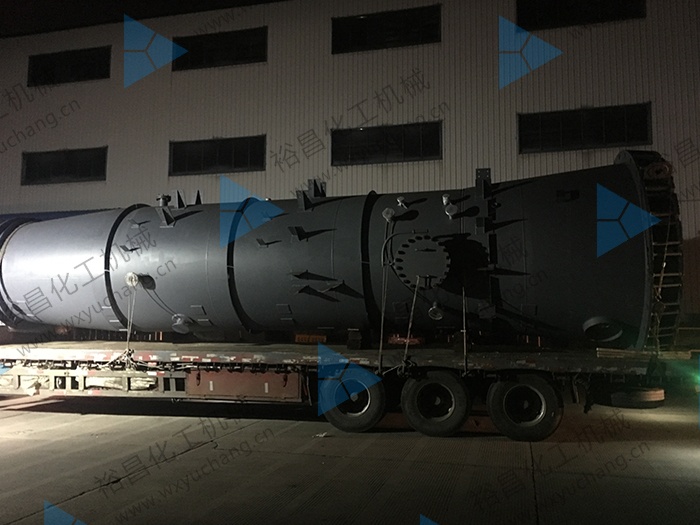

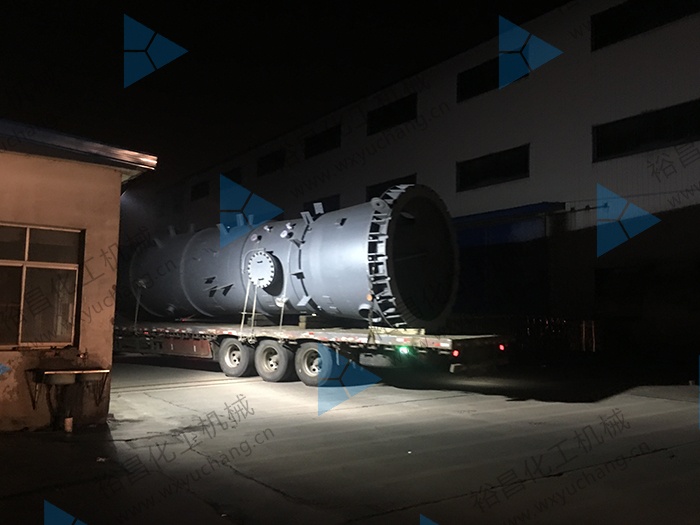

本次中沙低压火炬超长水封罐项目，设备筒体总长53.5米、自重44吨，介质为易爆火炬气，制造与探伤管控标准严格。我司依托自有全套重型加工设备、成熟压力容器制造工艺，严格依照客户提供完整设计图纸完成定制加工，材质、外形尺寸、无损检测全部达标，按期完成成品发货交付。
无锡锡裕机械可承接石化、煤化工项目各类火炬配套设备：超长筒体水封罐、分液罐、火炬筒体、不锈钢压力容器等非标承压设备加工，适配国内大型化工项目及海外出口供货需求。
